Kotevní patky a sloupky

Kotevní patky, trámové botky, patky sloupků, spojovací úhelníky a spojovací desky jsou důležité prvky pro montáž dřevěných konstrukcí, pergol, plotů, přístřešků, teras, zahradních staveb, latí a trámů. Pomáhají pevně spojit dřevo se dřevem nebo dřevo s betonovým podkladem. V této kategorii najdete pozinkované kotevní prvky TOPTRADE v různých rozměrech, včetně U patek do betonu, U patek na šrouby, stavitelných patek, trámových botek, patek sloupků, spojovacích úhelníků a plochých spojovacích desek.

Kotvení dřevěných konstrukcí do betonu i mezi sebou

Kategorie kotevní patky a sloupky je součástí sortimentu spojovací materiál. Je určená pro zákazníky, kteří potřebují spojit nebo ukotvit dřevěné prvky při stavbě pergoly, plotu, přístřešku, terasy, zahradního domku, lehké konstrukce, rámu, latí nebo trámů.

Kotevní patky se používají hlavně pro spojení dřevěného sloupku nebo trámu s betonem. Trámové botky slouží pro uchycení trámů a nosníků. Spojovací úhelníky pomáhají vytvořit pevnější rohový spoj a spojovací desky se hodí pro rovné spoje latí, trámů nebo dalších dřevěných prvků.

V nabídce jsou pozinkované prvky z oceli, nejčastěji v tloušťce 2 mm nebo 3 mm podle konkrétního produktu. Pozinkování poskytuje základní ochranu proti korozi a je praktické pro běžné stavební, zahradní a montážní použití. U venkovních a nosných konstrukcí je ale vždy důležité vybírat podle zatížení, podkladu, velikosti dřeva, způsobu kotvení a doporučení výrobce.

Pro související montáž se mohou hodit také spojovací materiál, hmoždinky, matice, podložky, závitové tyče, sponkovačky a spony, pracovní rukavice, ochranné brýle a další pracovní a ochranné pomůcky.

Jak vybrat kotevní patku nebo trámovou botku

Při výběru se nejprve zaměřte na rozměr dřevěného prvku. Patka, botka nebo úhelník musí odpovídat šířce a výšce trámu nebo sloupku. Pokud máte sloupek 100 × 100 mm, vybírejte patku nebo držák určený pro tento rozměr. Pro trámy 80, 100, 120 nebo 140 mm je potřeba volit odpovídající šířku uchycení.

Dále rozhoduje způsob kotvení. U patky do čerstvého betonu se používá zalévací kotva nebo roxor, který se zabetonuje do základu. U patky na šrouby se prvek montuje na hotový beton pomocí vhodných kotev, šroubů nebo hmoždinek podle podkladu. Stavitelná U patka je praktická tam, kde potřebujete větší rozsah pro různé šířky sloupků.

Sledujte také tloušťku oceli, počet otvorů, průměr otvorů, povrchovou úpravu a prostředí použití. U nosnějších prvků se obvykle používá silnější plech, větší kotevní otvory a pevnější uchycení. Pro venkovní použití je důležité chránit spoj před dlouhodobou vlhkostí a správně navrhnout odvod vody, aby dřevo nestálo přímo ve vodě.

U kotevní patky do betonu

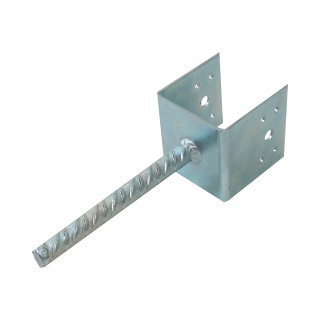

U kotevní patky do betonu se používají tam, kde se sloupek nebo trám kotví do čerstvého betonového základu. Patka má spodní kotevní část, která se zabetonuje, a horní U třmen pro uchycení dřevěného prvku.

Tento typ je vhodný pro pergoly, přístřešky, plotové sloupky, terasy a lehké zahradní konstrukce. Při montáži je důležité přesné osazení patky do betonu, správná výška, svislost a rozteč podle konstrukce. Po zatvrdnutí betonu se sloupek nebo trám připevní přes otvory v U části pomocí vhodných šroubů nebo vrutů.

U kotevní patky na šrouby

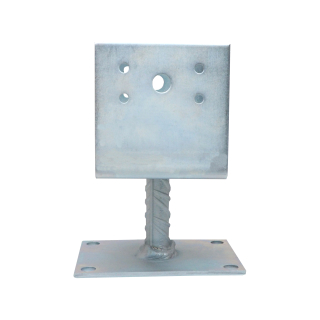

U kotevní patky na šrouby jsou určené pro montáž na hotový betonový podklad. Hodí se tam, kde už je betonová deska, patka, sokl nebo základ hotový a potřebujete na něj upevnit dřevěný sloupek nebo trám.

U tohoto typu je důležité zvolit správné kotvení do betonu. Podle podkladu a zatížení mohou být potřeba vhodné kotevní šrouby, hmoždinky, chemická kotva nebo jiný kotevní systém. Patku nestačí jen přišroubovat libovolným spojovacím materiálem – musí odpovídat zatížení konstrukce a kvalitě betonu.

Stavitelné U patky

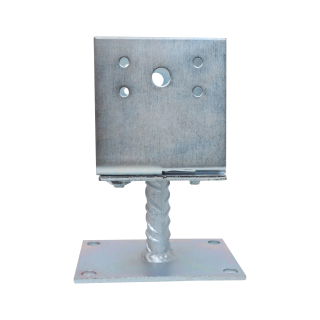

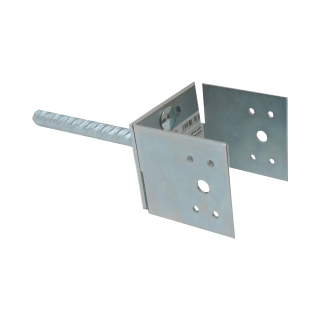

Stavitelné U patky jsou praktické tam, kde potřebujete větší rozsah pro různé šířky dřevěných sloupků. V této kategorii jsou například patky s rozsahem přibližně 80–150 mm podle konkrétního produktu.

Stavitelná patka může být vhodná pro pergoly, přístřešky, terasy nebo zahradní konstrukce, kde není předem úplně jistý přesný rozměr sloupku, nebo kde chcete mít větší toleranci při montáži. I u stavitelné patky je ale nutné dodržet správné uchycení, vhodné šrouby a bezpečné kotvení do podkladu.

Patky sloupků se čtvercovou základnou

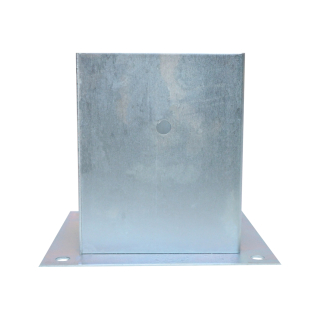

Patky sloupků se čtvercovou základnou se používají pro ukotvení dřevěného sloupku na hotový betonový podklad. V nabídce jsou provedení například pro sloupky 100 × 100 mm, 100 × 120 mm, 120 × 120 mm nebo 140 × 140 mm podle aktuální nabídky.

Čtvercová základna umožňuje uchycení do betonu přes kotevní otvory. Horní část patky slouží k upevnění sloupku. Tento typ je vhodný pro ploty, pergoly, přístřešky, lehké zahradní stavby a další konstrukce, kde je potřeba sloupek usadit nad betonový podklad.

Trámové botky vnitřní a vnější

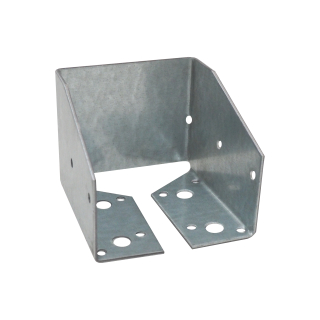

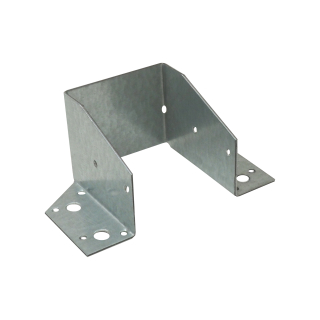

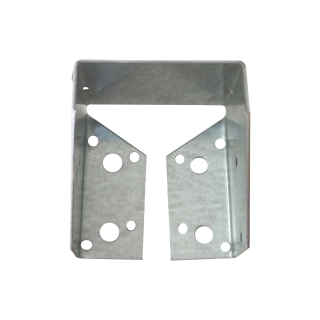

Trámové botky slouží pro uchycení trámů a nosníků do konstrukce. Vnitřní botka drží trám zevnitř mezi bočnicemi, zatímco vnější botka má boční úchyty z vnější strany. V nabídce jsou například provedení pro trámy 80, 100 a 120 mm podle konkrétního modelu.

Trámové botky se hodí při montáži pergol, přístřešků, stropních nebo pomocných dřevěných konstrukcí, rámů a dalších spojů, kde potřebujete přesně usadit nosník. Při výběru sledujte hlavně šířku trámu, tloušťku plechu, počet otvorů, průměr otvorů a doporučený spojovací materiál.

Spojovací úhelníky a spojovací desky

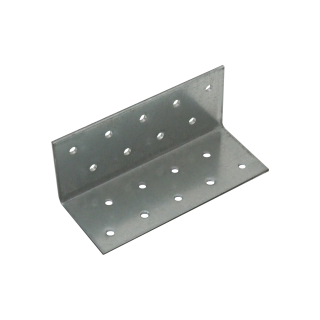

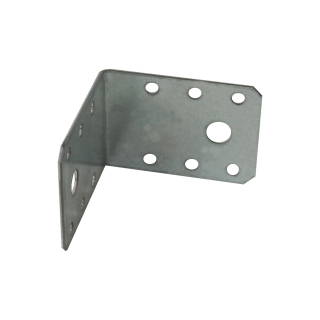

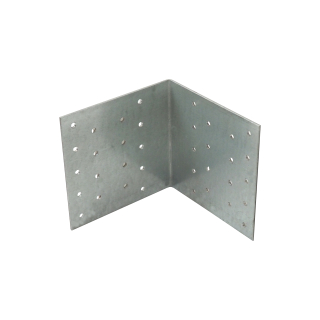

Spojovací úhelníky 90° jsou vhodné pro rohové spoje dřevěných konstrukcí, latí, trámků, rámů, regálů, zahradních staveb nebo pomocných montáží. Pomáhají držet pravý úhel a zpevnit spoj mezi dvěma prvky.

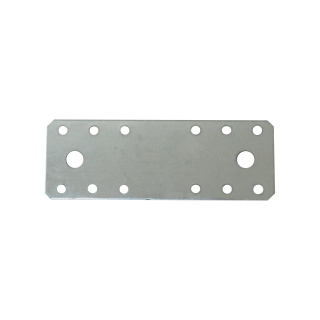

Spojovací desky se používají pro rovné spoje, prodloužení nebo zpevnění spojení latí a trámů. Plochá spojovací deska je jednoduchý prvek pro montáž tam, kde potřebujete spojit dva díly v jedné rovině. Při výběru sledujte rozměr desky, tloušťku oceli a počet otvorů.

Kdy zvolit tuto kategorii

Tuto kategorii zvolte, pokud stavíte nebo opravujete pergolu, plot, přístřešek, terasu, zahradní domek, lehkou dřevěnou konstrukci, rám, rohový spoj nebo potřebujete ukotvit dřevěný sloupek do betonu. Patky a botky se hodí tam, kde má dřevo držet pevně, přesně a bezpečně.

Pokud zákazník potřebuje samotné šrouby, matice, podložky nebo závitové tyče, je vhodné projít také spojovací materiál. Pro kotvení do zdiva nebo betonu se mohou hodit hmoždinky nebo vhodné kotevní prvky podle podkladu.

Pro koho je kategorie vhodná

Kategorie je vhodná pro stavebníky, tesaře, řemeslníky, montážníky, zahrádkáře, chalupáře, kutily i údržbáře. Využití najde při stavbě pergol, plotů, přístřešků, teras, zahradních staveb, dřevěných rámů, lehkých konstrukcí, přístřešků na dřevo, konstrukcí pro zahradu i při opravách kolem domu.

Upozornění k použití

Kotevní patky, trámové botky, úhelníky a spojovací desky vybírejte podle rozměru dřeva, zatížení, podkladu a prostředí. Nesprávně zvolený nebo špatně namontovaný spojovací prvek může způsobit slabý spoj, pohyb konstrukce nebo její poškození.

U nosných konstrukcí, pergol, přístřešků, teras, plotů a konstrukcí vystavených větru nebo vyššímu zatížení je vhodné ověřit návrh, nosnost, způsob kotvení a doporučení výrobce. U složitějších nebo nosných konstrukcí postupujte podle projektu, stavebních požadavků nebo doporučení odborníka.

Při práci používejte vhodné ochranné pomůcky. Při manipulaci s pozinkovanými plechy, úhelníky a patkami se hodí pracovní rukavice. Při vrtání, řezání, broušení nebo montáži používejte ochranné brýle a podle hlučnosti také ochranu sluchu.

Časté dotazy

K čemu slouží kotevní patka?

Kotevní patka slouží k uchycení dřevěného sloupku nebo trámu k betonovému podkladu. Používá se například u pergol, plotů, přístřešků, teras a zahradních konstrukcí.

Jaký je rozdíl mezi patkou do betonu a patkou na šrouby?

Patka do betonu se osazuje do čerstvého betonu pomocí spodní kotevní části. Patka na šrouby se montuje na hotový betonový podklad pomocí vhodných kotev, šroubů nebo hmoždinek podle typu podkladu a zatížení.

Kdy zvolit stavitelnou U patku?

Stavitelnou U patku zvolte tehdy, když potřebujete větší rozsah pro různé šířky sloupků nebo chcete mít při montáži větší toleranci. V nabídce jsou například patky s rozsahem přibližně 80–150 mm.

K čemu je trámová botka?

Trámová botka slouží k uchycení trámu nebo nosníku do dřevěné či jiné konstrukce. Používá se u pergol, přístřešků, rámů a dalších dřevěných konstrukcí.

Jaký je rozdíl mezi vnitřní a vnější trámovou botkou?

Vnitřní botka drží trám mezi bočními částmi botky a působí kompaktněji. Vnější botka má úchyty z vnější strany a může být vhodná pro jiné typy montáže podle konstrukce a přístupu ke spoji.

K čemu jsou spojovací úhelníky?

Spojovací úhelníky slouží ke zpevnění rohových spojů, nejčastěji v pravém úhlu 90°. Hodí se pro dřevěné konstrukce, rámy, latě, trámky, police, regály nebo pomocné montáže.

K čemu je spojovací deska?

Spojovací deska slouží pro rovné spojení nebo zpevnění dvou prvků v jedné rovině. Používá se například pro latě, trámky, rámy nebo pomocné konstrukční spoje.

Je pozinkovaná patka vhodná ven?

Pozinkování poskytuje základní ochranu proti korozi a je vhodné pro mnoho běžných stavebních a zahradních použití. Do trvale vlhkého nebo náročného prostředí je potřeba ověřit vhodnost konkrétního výrobku a chránit spoj i dřevo před dlouhodobou vlhkostí.

Jak vybrat správný rozměr patky?

Rozměr patky vybírejte podle skutečného rozměru sloupku nebo trámu. Patka musí odpovídat šířce dřeva, způsobu kotvení a požadovanému zatížení konstrukce.

Jaké další pomůcky se ke kotevním patkám hodí?

Ke kotevním patkám se hodí hlavně pracovní rukavice, ochranné brýle, hmoždinky, matice, podložky, závitové tyče a další spojovací materiál.
