Svorkovnice patří mezi základní elektroinstalační prvky pro propojení, odbočení a uspořádání vodičů. V kategorii Svorkovnice najdete bílé 12pólové svorkovnice určené pro elektroinstalační práce v domácnosti, dílně, rozvodných krabicích, rozvaděčích, svítidlech, přístrojových skříních nebo při servisních úpravách podle konkrétních parametrů výrobku.

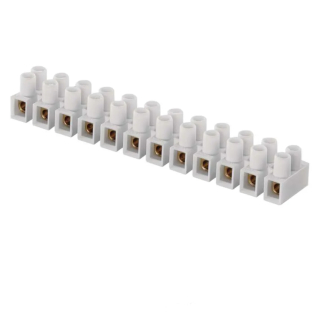

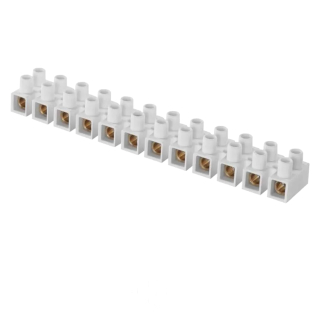

Aktuální nabídka zahrnuje svorkovnice pro vodiče do 4 mm², 6 mm², 10 mm² a 16 mm². Jednotlivé varianty se liší hlavně maximálním průřezem připojovaného vodiče a jmenovitým proudem. Například svorkovnice 12×4 mm² má parametry 450 V / 32 A, varianta 12×6 mm² má 450 V / 41 A, svorkovnice 12×10 mm² má 450 V / 57 A a varianta 12×16 mm² má 450 V / 76 A.

Při výběru svorkovnice je nejdůležitější zkontrolovat průřez vodiče, jmenovité napětí, jmenovitý proud, počet pólů, typ vodiče a místo použití. Svorkovnice musí odpovídat konkrétní elektroinstalaci a nesmí být používána mimo parametry uvedené výrobcem. U aktuálních produktů je uváděné použití hlavně pro měděné vodiče, rozvodné krabice, rozvaděče, svítidla a servisní elektro práce.

12pólové provedení je praktické tam, kde potřebujete přehledně propojit více vodičů nebo svorkovnici podle potřeby použít jako delší svorkový blok. U některých typů se běžně počítá s dělením na menší části, ale vždy je potřeba postupovat podle konstrukce výrobku, čistě, opatrně a bez poškození izolační části. Pokud výrobce dělení neuvádí, je bezpečnější svorkovnici nedělit.

Správná montáž je u svorkovnic zásadní. Vodič musí být správně odizolovaný, čistě zasunutý a pevně dotažený. Izolace nesmí zajíždět pod svorku a holý vodič nesmí zbytečně vyčnívat mimo spoj. Po připojení je vhodné zkontrolovat pevnost spoje a u šroubových svorek také dotažení podle potřeby. Elektroinstalační práce provádějte pouze při vypnutém napájení a v souladu s platnými normami. Pokud si nejste jistí, zapojení svěřte kvalifikovanému elektrikáři.

Jak vybrat správnou svorkovnici?

Podle průřezu vodiče

Nejdříve zjistěte průřez vodiče, který potřebujete připojit. Pro menší vodiče může stačit svorkovnice do 4 mm² nebo 6 mm². Pro silnější vodiče vybírejte varianty do 10 mm² nebo 16 mm². Svorkovnice musí odpovídat skutečnému průřezu vodiče.

Podle proudu a napětí

U každé svorkovnice sledujte jmenovité hodnoty. Aktuální nabídka pracuje s napětím 450 V~ a proudem podle varianty od 32 A do 76 A. Nepřekračujte hodnoty uvedené u konkrétního produktu.

Podle místa použití

Do rozvodných krabic, svítidel, menších rozvaděčů nebo přístrojových skříní vybírejte svorkovnici podle prostoru, průřezu vodičů a požadovaného zatížení. Vždy musí být zajištěné bezpečné uložení, přístup ke svorce a ochrana před mechanickým poškozením.

Podle materiálu vodiče

Aktuální produkty jsou popisované hlavně pro měděné vodiče. Pokud řešíte hliníkové vodiče, nekombinujte je automaticky se stejnou svorkovnicí. U hliníku je potřeba ověřit vhodnost výrobku, technologii spojení a případně použít odpovídající svorku nebo postup doporučený odborníkem.

Podle počtu pólů

12pólová svorkovnice je vhodná pro více spojů v jednom bloku. Pokud potřebujete méně pólů, ověřte, zda je konkrétní svorkovnici možné bezpečně zkrátit nebo rozdělit.

Pro koho se tato kategorie hodí?

Kategorie Svorkovnice je vhodná pro zákazníky, kteří hledají:

• svorkovnici pro elektroinstalaci,
• 12pólovou svorkovnici,
• svorkovnici do rozvodné krabice,
• svorkovnici do rozvaděče,
• svorkovnici ke svítidlu,
• svorkovnici pro měděné vodiče,
• svorkovnici do 4 mm²,
• svorkovnici do 6 mm²,
• svorkovnici do 10 mm²,
• svorkovnici do 16 mm²,
• svorku pro spojování vodičů,
• elektroinstalační materiál pro servisní práce.

Upozornění k bezpečnému používání

Svorkovnice používejte pouze v rozsahu parametrů uvedených výrobcem. Práce provádějte vždy při vypnutém napájení. Nepřekračujte jmenovité napětí, proud ani maximální průřez vodiče. Nepoužívejte poškozené, prasklé, přehřáté nebo uvolněné svorkovnice. Zapojení elektroinstalace, rozvaděčů a rozvodných krabic svěřte kvalifikované osobě, pokud nemáte odpovídající odbornou způsobilost.

FAQ – časté otázky

Co je svorkovnice?

Svorkovnice je elektroinstalační prvek určený ke spojování nebo odbočování vodičů. Používá se například v rozvodných krabicích, rozvaděčích, svítidlech nebo přístrojových skříních.

Jaké svorkovnice jsou v této kategorii?

Aktuálně jsou v kategorii bílé 12pólové svorkovnice pro vodiče do 4 mm², 6 mm², 10 mm² a 16 mm² s jmenovitým napětím 450 V~ a proudem podle konkrétní varianty.

Jak vybrat správný průřez svorkovnice?

Vyberte svorkovnici podle průřezu vodiče, který potřebujete připojit. Pokud má vodič například průřez 6 mm², musí být svorkovnice pro tento průřez výslovně určená.

Mohu použít svorkovnici pro hliníkové vodiče?

Ne automaticky. Aktuální produkty jsou popisované hlavně pro měděné vodiče. U hliníkových vodičů je potřeba ověřit vhodnost konkrétní svorkovnice a postupovat podle doporučení výrobce nebo elektrikáře.

Lze 12pólovou svorkovnici rozdělit?

U některých 12pólových svorkovnic se dělení na menší části běžně používá, ale vždy záleží na konstrukci a doporučení výrobce. Pokud to není uvedené, svorkovnici raději nedělte.

Na co si dát pozor při montáži svorkovnice?

Vodič musí být správně odizolovaný, pevně zasunutý a dotažený. Izolace nesmí být sevřená pod svorkou a holý vodič nesmí nebezpečně vyčnívat. Pracujte vždy při vypnutém napájení.

Mohu svorkovnici zapojit sám?

Pokud nemáte odpovídající odbornou způsobilost, zapojení svorkovnice v elektroinstalaci raději svěřte elektrikáři. Nesprávné zapojení může být nebezpečné.
