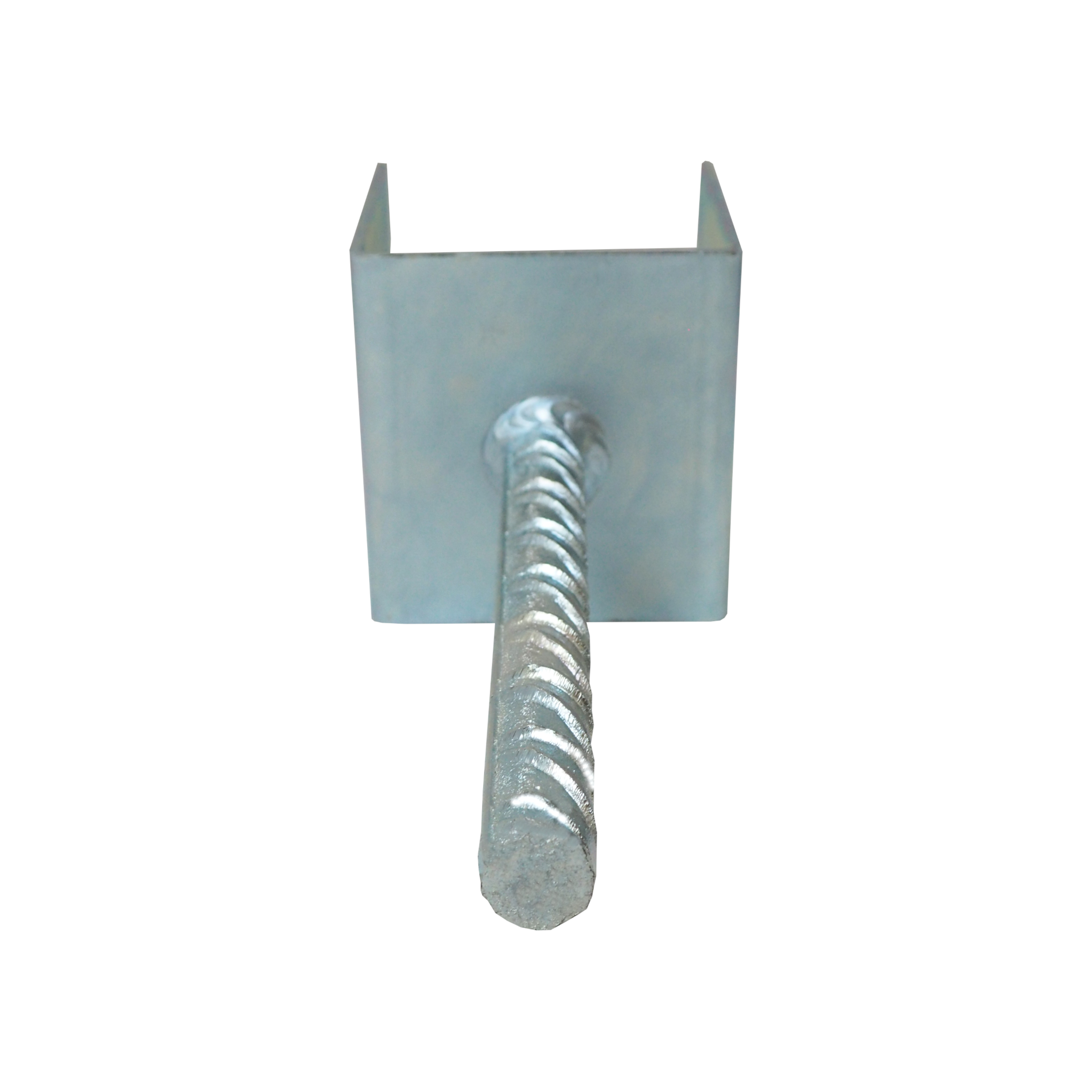

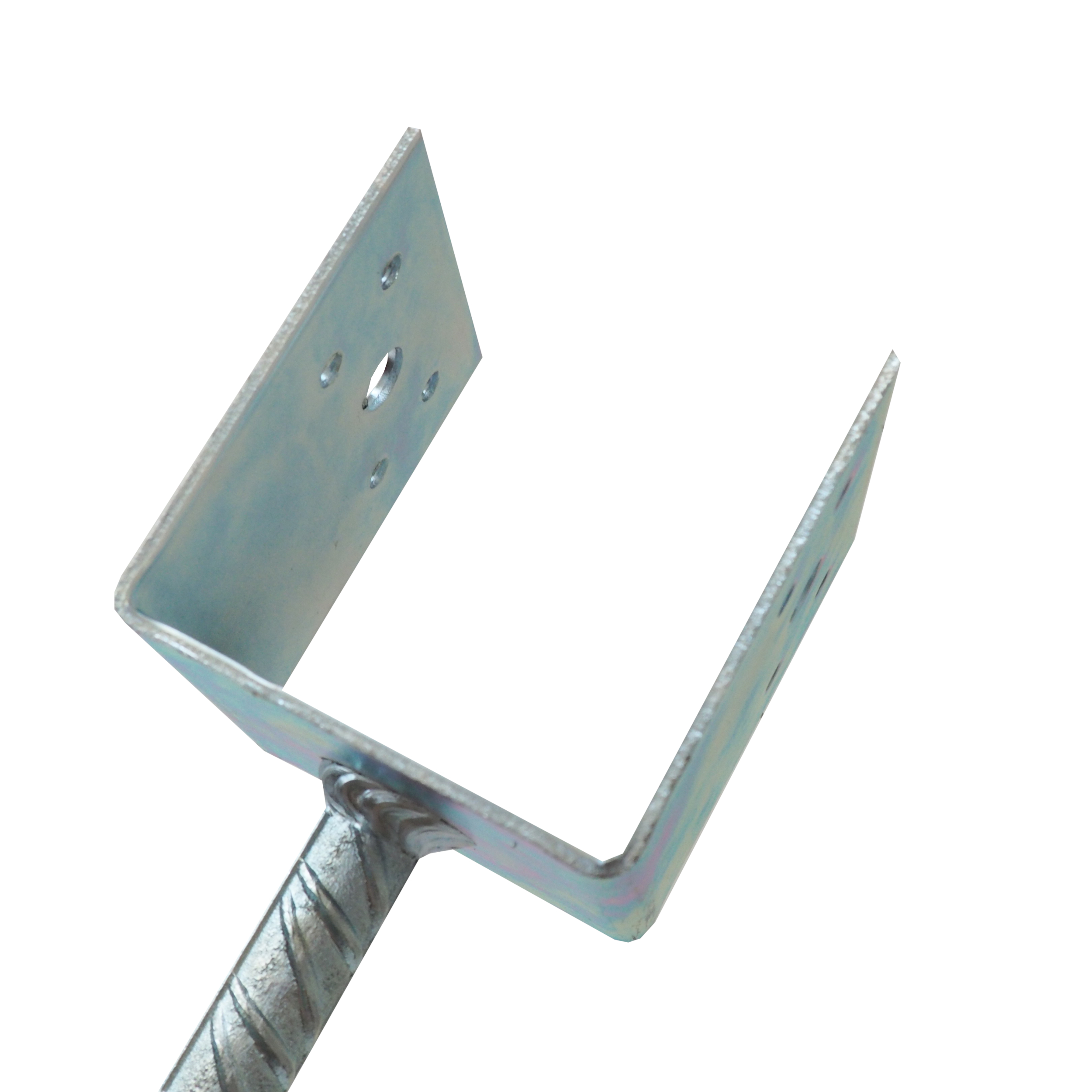

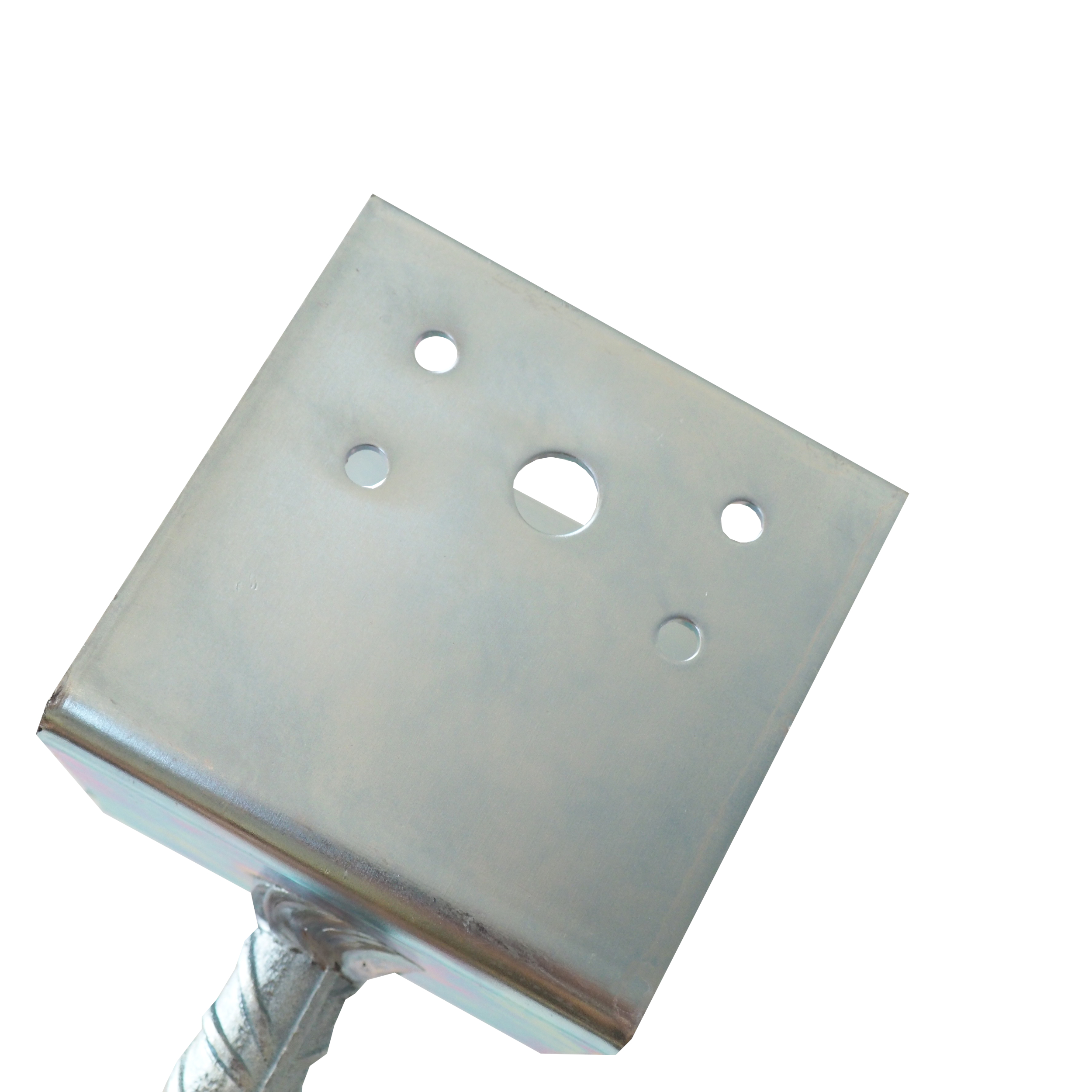

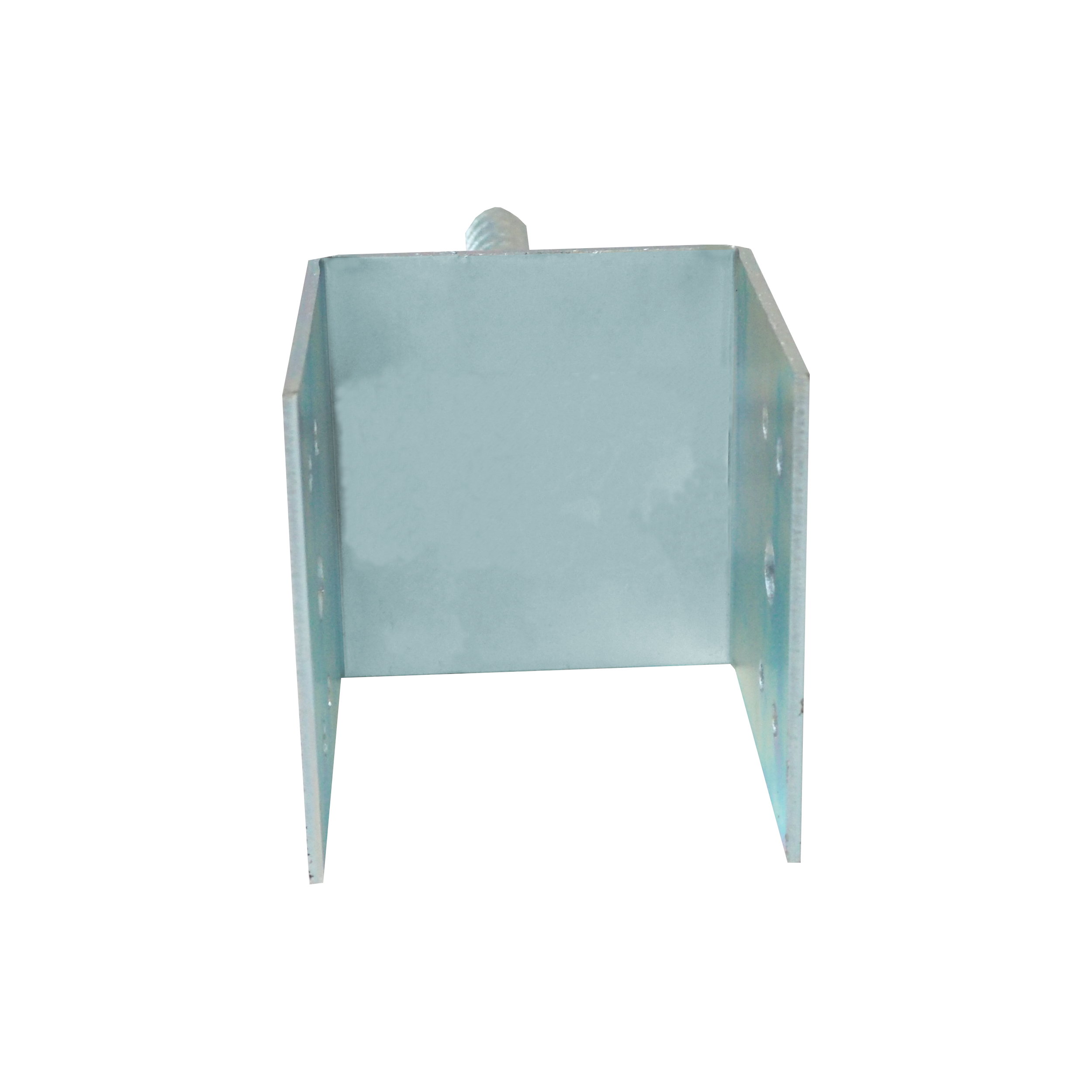

TOPTRADE kotevní patka U do betonu 140×90 mm, pozink 3 mm

Zalévací kotevní patka U TOPTRADE slouží k pevnému spojení dřevěného sloupku či trámu 140×90 mm s betonovým základem. Třmen z oceli tloušťky 3 mm je galvanicky zinkovaný pro spolehlivou ochranu v běžném venkovním prostředí. Do betonu se patka osazuje pomocí žebrované tyče (roxoru) Ø18 mm o délce 180 mm.

Vlastnosti a výhody

• Ocelový třmen 3 mm pro stabilní uložení sloupku 140×90 mm.
• Galvanické zinkování pro odolnost vůči korozi v běžných podmínkách.
• Bezpečné kotvení do čerstvého betonu roxorem Ø18×180 mm.
• Vícebodové šroubové spojení: 8× otvor Ø6 mm pro pevné uchycení dřeva.
• Možnost dodatečného zajištění: 2× boční otvor Ø12 mm.

Využití

• Pergoly, přístřešky a terasy.
• Plotové sloupky a zahradní konstrukce.
• Lehké dřevěné stavby a altány.

Technické parametry

• Typ: kotevní patka U (zalévací do betonu)
• Rozměr třmenu: 140 × 90 mm
• Materiál: ocel, plech válcovaný za tepla
• Tloušťka plechu: 3 mm
• Povrch: galvanické zinkování
• Kotvení: žebrovaná tyč Ø18 mm, délka 180 mm
• Otvory pro dřevo: 8 × Ø6 mm
• Dodatečné upevnění: 2 × Ø12 mm (boční)
• Hmotnost: 1,03 kg
• Kód: 707204 | EAN: 8591403772042 | MPN: MU1H1000040

Montáž

1. Patku vyrovnejte v požadované poloze a zalijte do čerstvého betonu tak, aby roxor byl zcela obklopen betonem.
2. Po vytvrdnutí betonu vložte sloupek 140×90 mm do třmenu a přišroubujte v osmi bodech přes otvory Ø6 mm.
3. Pro zvýšení stability lze využít i boční otvory Ø12 mm.

Poznámka: Patka není výškově ani stranově stavitelná – polohu nastavte při betonáži. Pro nosné aplikace ověřte návrh u projektanta/statika a dodržujte platné normy. Do vysoce korozivního prostředí zvažte vhodnější povrchovou úpravu.

Obsah balení

• 1 × kotevní patka U 140×90 mm (pozink, tl. 3 mm) s roxorem Ø18×180
