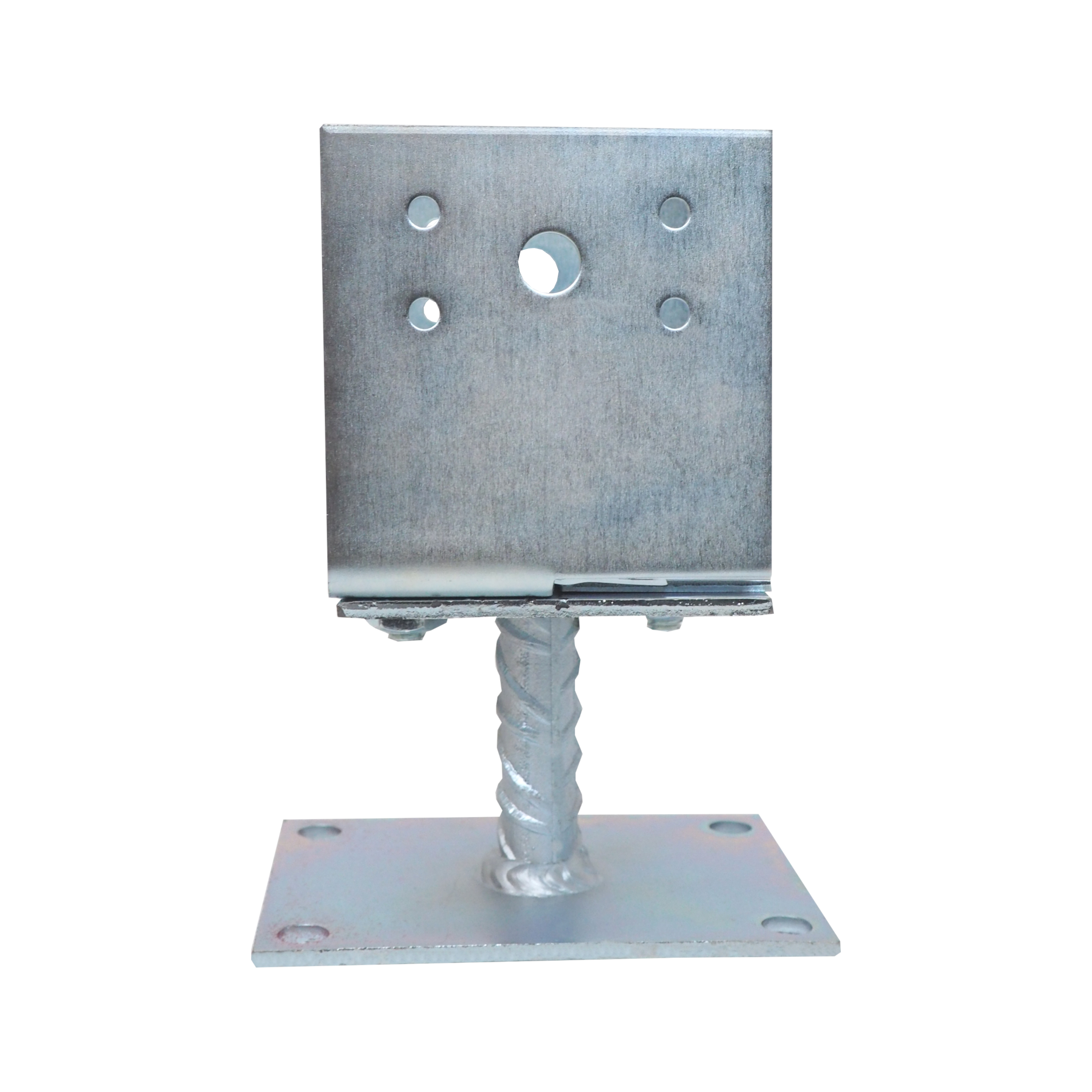

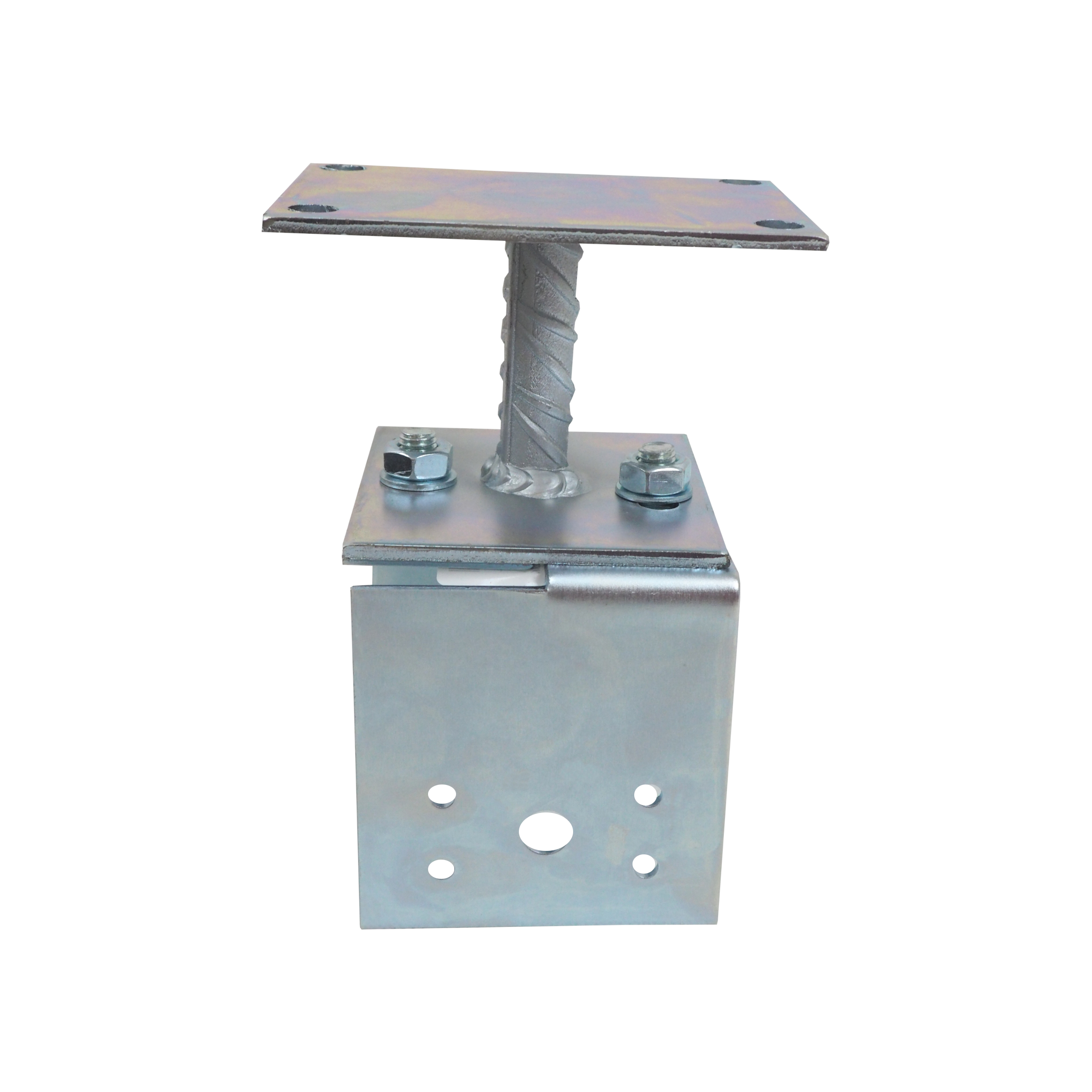

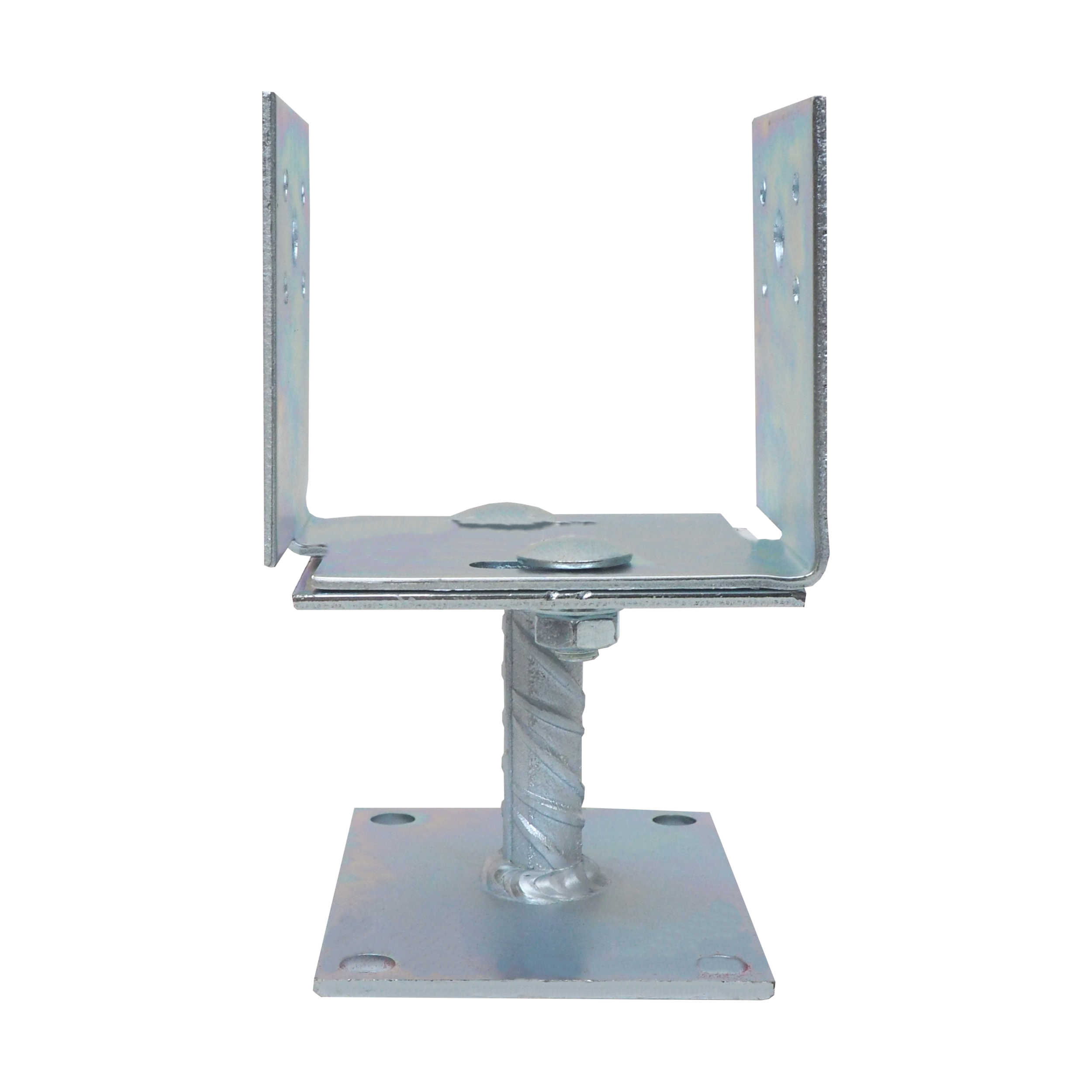

TOPTRADE kotevní U patka stavitelná 80–150 × 90 mm, pozink 3 mm

Stavitelná kotevní U patka TOPTRADE slouží k pevnému napojení dřevěných sloupků a trámů na betonový podklad. Třmen s plynule nastavitelnou šířkou 80–150 mm pasuje na běžné hranoly, 3mm ocel s galvanickým zinkem zvyšuje odolnost proti korozi.

Proč zvolit tuto patku

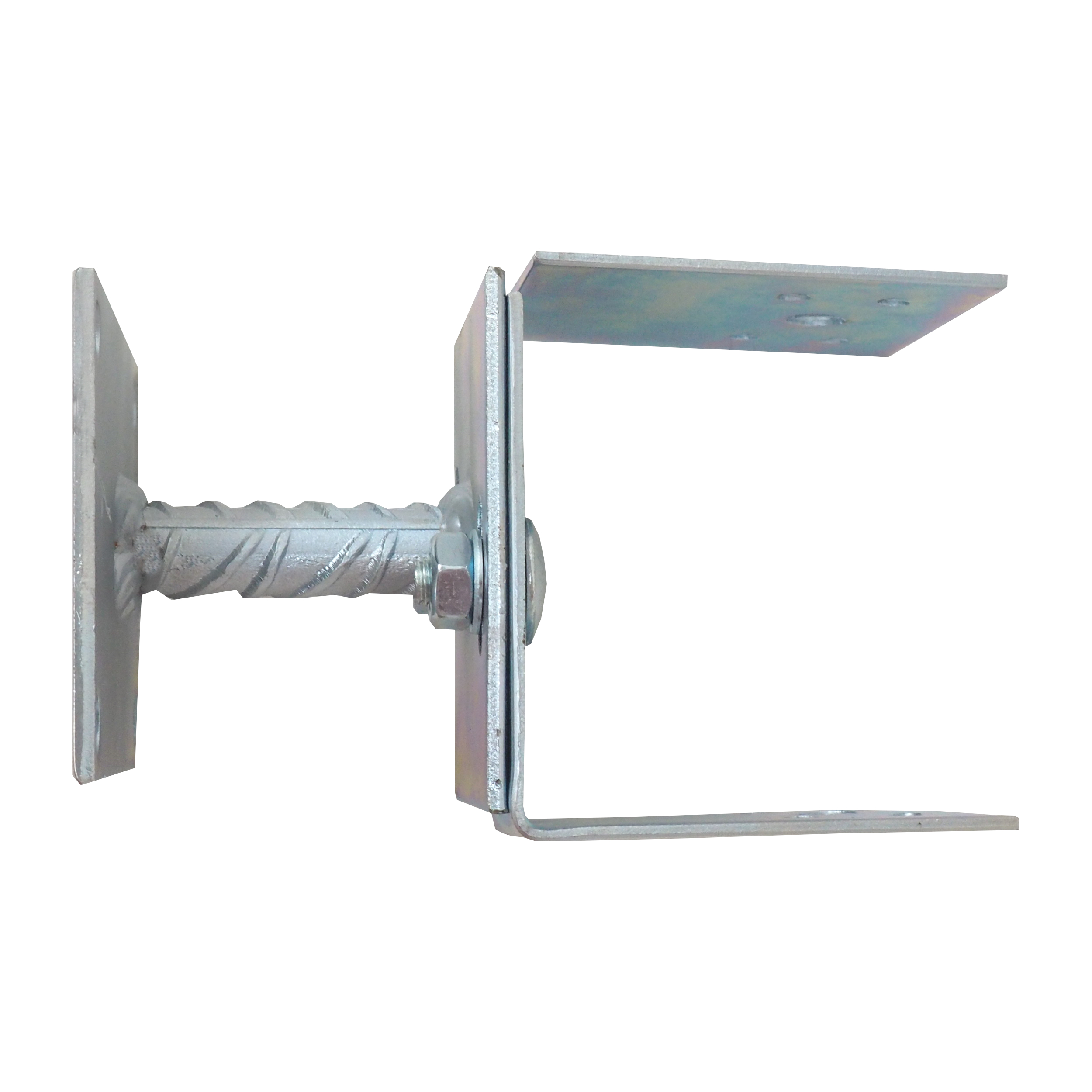

• Nastavitelný třmen 80–150 mm pro běžné sloupky a hranoly.
• Montáž do hotového betonu přes základnu – bez zabetonování.
• 8 otvorů Ø6 mm pro vruty/šrouby do dřeva + 2 boční otvory Ø12 mm pro průchozí šroub.
• Ocel 3 mm, galvanické zinkování pro zvýšenou ochranu proti korozi.
• Přesné usazení sloupku a spolehlivé dotažení spojů.

Typické použití

• pergoly a přístřešky,
• plotové a brankové sloupky,
• zahradní stavby a drobné dřevěné konstrukce,
• opravy a výměny sloupků v hotových betonových podezdívkách.

Montáž ve zkratce

1. Vyznačte polohu základny patky a přeneste rozteče otvorů do betonu.
2. Vyvrtejte otvory a osadíte vhodné hmoždinky nebo mechanické/chemické kotvy dle podkladu a zatížení.
3. Připevněte základnu patky k betonu šrouby určenými pro zvolený typ kotvení.
4. Vložte sloupek do U třmenu, srovnejte a přichyťte 8 vruty/šrouby přes otvory Ø6 mm.
5. Pro zvýšení jistoty můžete využít i boční průchozí šrouby přes otvory Ø12 mm.

Technické parametry

• Typ: kotevní U patka, stavitelná
• Rozsah šířky sloupku: 80–150 mm
• Výška třmenu (U): 90 mm
• Výška základny: 80 mm
• Materiál: ocelový plech válcovaný za tepla
• Tloušťka materiálu: 3 mm
• Povrchová úprava: galvanické zinkování
• Uchycení dřeva: 8× otvor Ø6 mm
• Dodatečné zajištění: 2× boční otvor Ø12 mm

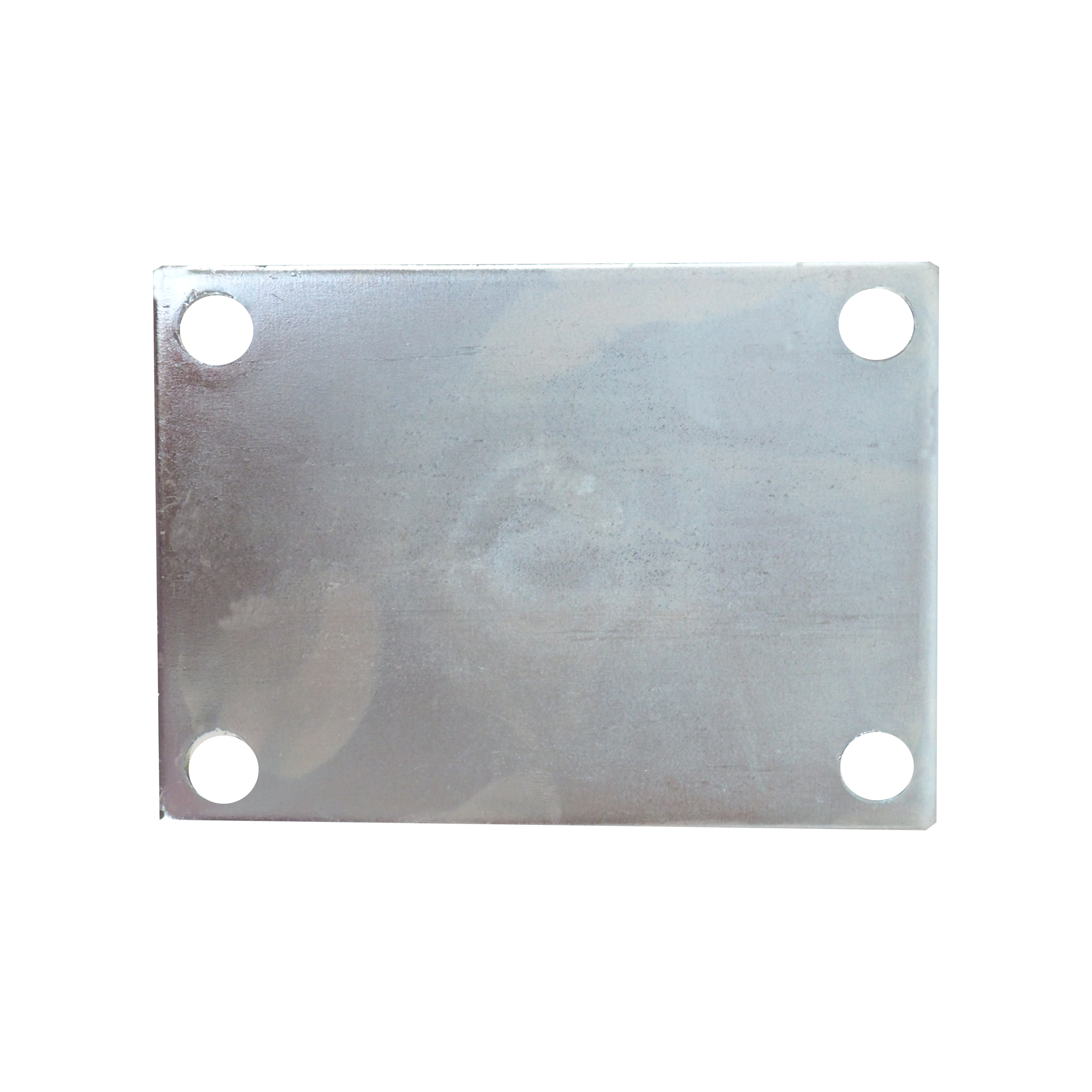

• Kotvení k betonu: přes základnu na šrouby/hmoždinky (do hotového betonu)
• Hmotnost: cca 1,40 kg
• Výrobce: TOPTRADE

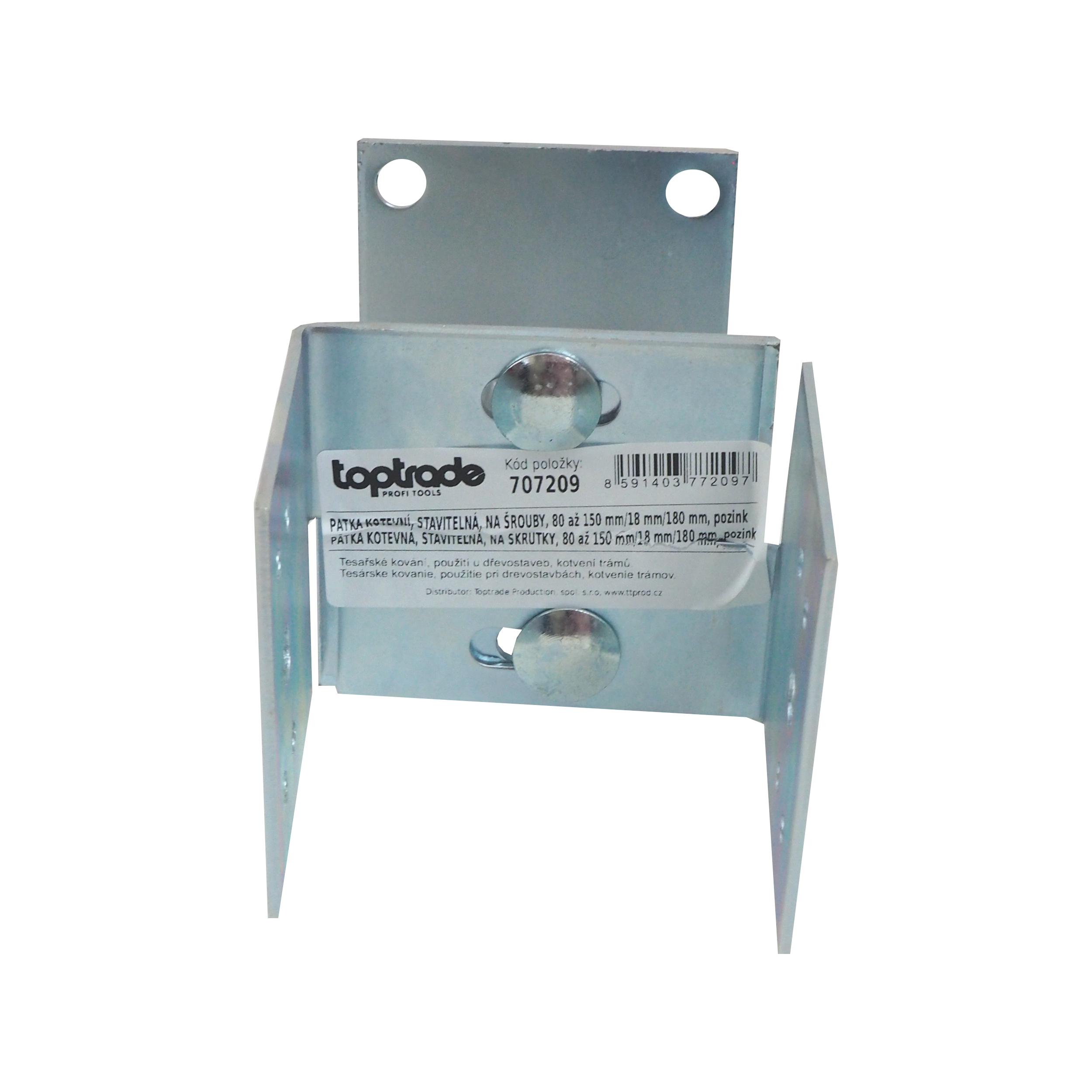

• Katalogové číslo: 707209
• EAN: 8591403772097
• MPN: MU1H1000090

Důležité upozornění

Výrobce neudává únosnosti. Pro nosné aplikace respektujte projekt a normy a nechte provést statické posouzení. Pro přesné kóty jednotlivých částí se řiďte technickým výkresem výrobce.
